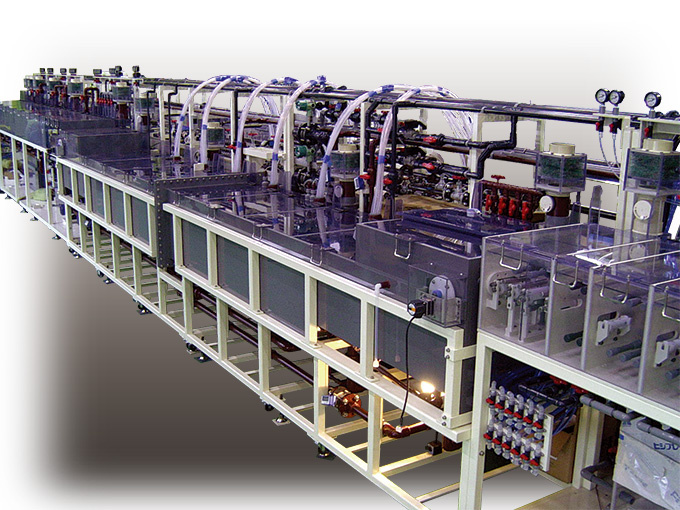

無電解スズめっき装置 TIN PLATING M/C
 |
||
 |
||
 |
||

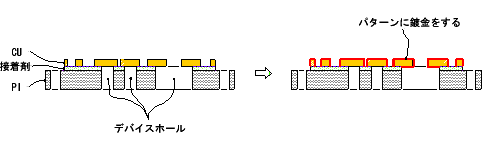

| 目 的 | ： | 配線パターンに無電解スズめっきをする装置です。 |
| Ｌａｎｅ構成 | ： | ２Ｌａｎｅ |
| 搬送速度 | ： | ２．０ｍ／ｍｉｎ |
| 材 料 幅 | ： | ＴＡＢ／ＣＳＰ／ＣＯＦ用 ３５ｍｍ～１６０ｍｍ （ＦＰＣ用 ２５０～３００ｍｍ） |
| 材料厚み | ： | ＰＩ ２５μｍ～ |
| 加 工 面 | ： | 片面 |
| 装置構成 | ： | 巻出～前処理～スズめっき～後処理・湯洗～水洗～液切り～乾燥～巻取 |
| ユーティリティー | ： | 電源 AC200V・220V / 50Hz・60Hz 市水、純水、冷却水、スクラバー、熱排気、( スチーム ) |
| 装置寸法 | ： | ３８ｍＬ×２．５ｍＷ×２．５ｍＨ（概略）※操作盤、付帯設備は別置き |
 |
||
