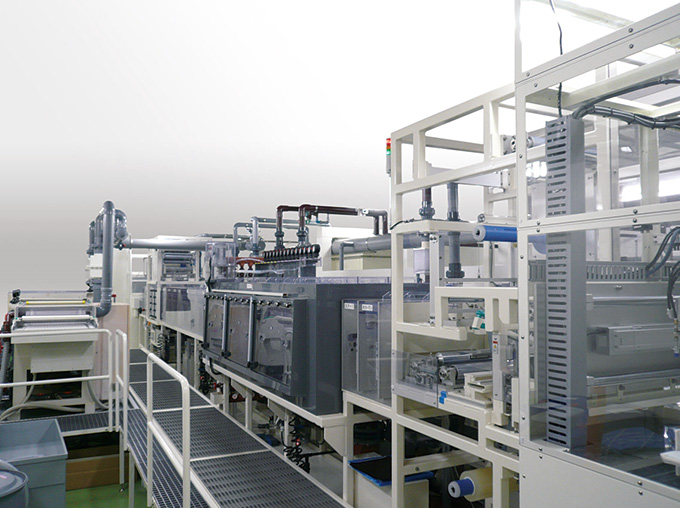

エッチング装置２ Etching Equipment 2
 |
||
 |
||

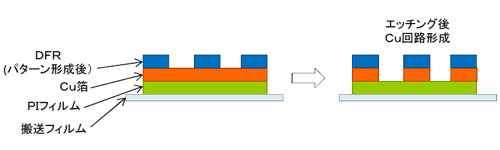

| 装置目的・特徴 | ： | 本装置はFPC等の薄い枚葉基板をロールｔｏロール搬送し連続にてエッチングを行います。 |
| Ｌａｎｅ構成 | ： | １Ｌａｎｅ |
| 製品搬送速度 | ： | １．５ｍ／ｍｉｎ |
| 材 料 幅 | ： | ＭＡＸ ３５０ｍｍ |
| 材料厚み | ： | ５０μｍ～ |
| 加 工 面 | ： | 片面 |
| 装置構成 | ： | 巻出（基板投入）～ ラミネート ～ エッチング ～ 水洗 ～ 酸洗 ～ 水洗 ～ 巻取（基板剥がし） ～ 水洗 ～ 乾燥 ～ 基板積載 |
| ユーティリティー | ： | 電源（ ＡＣ２００・２２０Ｖ／５０・６０ＨＺ ） 純水、市水、圧空、冷却水、スクラバー、熱排気、（スチーム） |
| 参考装置寸法 | ： | １０．０ｍ（Ｌ） × ３．０ｍ（Ｗ） × ３．０ｍ（Ｈ） ※操作盤・付帯設備は除く |
 |
||
