TAB・COF 製造装置とは(3)



1 2 3 4 5
  (2) タクト搬送方式

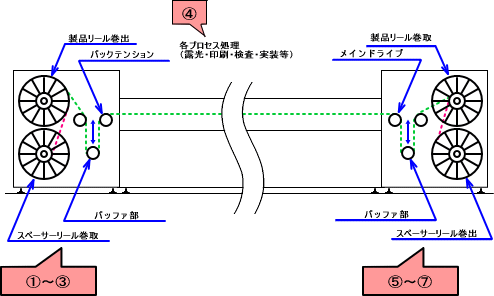

    タクト搬送方式説明図


①製品リール巻出~②バッファ部~③スペーサー巻取り。
製品リール巻出は、バッファ部にあるON/OFFのセンサーにより、間欠で巻出をします。スペーサーの巻取は、巻出した分を巻取りします。
④各プロセス処理部
ニップローラー送り又は、1軸ロボットでチャックして送る方法で行います。微細品対応として、位置決めはカメラによるオートアライメント方式を多く取入れてきています。
⑤バッファ部~⑥製品リール巻取~⑦スペーサー巻出
製品リール巻取は、バッファ部にあるON/OFFのセンサーにより、間欠で巻取をします。スペーサーの巻取は、巻取った分を巻出します。製品リール巻取部は、250mm幅以上には LPC(ライン・ポジション・コントローラー)機能を付けて、精度良く巻取をします。
