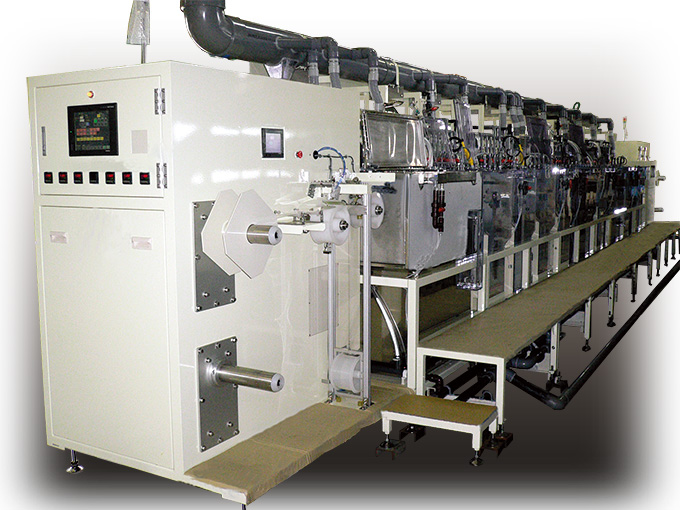

ＤＰＳ装置 DIRECT PLATING SYSTEM M/C
 |
||||||||||
 |
||||||||||

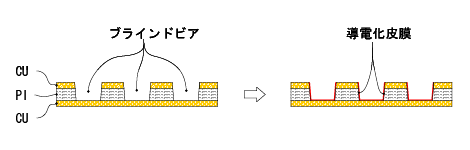

| 目 的 | ： | ブラインドビア及び、スルーホールなどに電解銅めっきの前処理として ビア内に導電化皮膜を生成する装置です。 | ||||||||
| Ｌａｎｅ構成 | ： | １Ｌａｎｅ | ||||||||
| 搬送速度 | ： | ０．５ｍ～１．０ｍ／ｍｉｎ（仕様による） | ||||||||
| 材 料 幅 | ： | ７０ｍｍ～１６０ｍｍ（ＦＰＣ用 ２５０～３００ｍｍ） | ||||||||
| 材料厚み | ： | ＰＩ ２５μｍ～ | ||||||||
| 加 工 面 | ： | 両 面 | ||||||||
| 装置構成 | ： | 巻出～脱脂～マイクロエッチ～アクチベータ～メタライザ～スタビライサ゛ ～純水洗～液切り～乾燥～巻取 |
||||||||
| ユーティリティー | ： | 電源 AC200V・220V / 50Hz・60Hz 市水、純水、冷却水、スクラバー、熱排気、( スチーム ) |
||||||||
| 装置寸法 | ： | １５ｍＬ×２．５ｍＷ×２．５ｍＨ（概略）※操作盤、付帯設備は別置き | ||||||||
 |
||||||||||
|
||||||||||
